Kostruzzjoni U Dijagramma Strutturali Ta 'Pompa Sommersibbli Ta' Tajjeb Fond

Aug 26, 2024

Hemm ħafna tipi ta 'pompi elettriċi sommerġibbli, u dawk l-aktar komunement użati fl-irrigazzjoni tal-bir huma pompi elettriċi sommerġibbli mimlija żejt u ilma. Meta tieħu l-pompa sommerġibbli tal-bjar fond tas-serje QJ bħala eżempju, dan l-artikolu jintroduċi fil-qosor l-istruttura tal-pompi sommerġibbli tal-bjar fond.
L-istruttura ta 'pompa sommerġibbli bir-fond tikkonsisti prinċipalment minn pompa tal-ilma, mutur elettriku, daħla u apparat tas-siġillar, kif muri fil-figura.
Il-pompa tal-ilma tinsab fit-tarf ta 'fuq tal-pompa elettrika sommerġibbli, magħmula prinċipalment minn impeller, akkomodazzjoni ta' gwida, xaft tal-pompa, berings tal-gomma u komponenti oħra. Ix-xaft tal-pompa u x-xaft tal-mutur huma konnessi b'akkoppjar taċ-ċilindru. L-impeller huwa impeller magħluq ċentrifugali, u sabiex tevita li l-pompa ta 'l-ilma terġa' lura waqt l-għeluq, huwa installat valv ta 'kontroll fit-tarf ta' fuq.
Il-parti tal-mutur tinsab fit-tarf t'isfel tal-pompa elettrika sommerġibbli, magħmula prinċipalment minn komponenti bħal rotor, stator, bearing gwida, thrust bearing, u film li jirregola l-pressjoni. L-istralċ tal-plastik jew tal-istator huwa magħmul minn wajer elettromanjetiku reżistenti għall-ilma miksi najlon iżolat tal-polyethylene. L-intern tal-mutur huwa mimli b'ilma nadif biex jiksaħ il-bearings tal-mutur. Film li jirregola l-pressjoni tal-gomma huwa installat fil-qiegħ tal-mutur biex jaġġusta l-bidliet fil-pressjoni tal-ilma ġewwa l-ġisem ikkawżat miż-żieda fit-temperatura tal-mutur.
Id-daħla u l-apparat tas-siġillar jinsabu fin-nofs tal-pompa elettrika sommerġibbli. L-apparat tas-siġillar jinsab fit-tarf ta 'fuq tal-mutur u jikkonsisti f'ċirku li jitfa' ramel u siġill taż-żejt tal-iskeletru tal-apparati 'l quddiem u lura. Il-funzjoni tiegħu hija li tipprevjeni s-sediment milli jidħol fl-intern tal-mutur.
It-tifsira tal-mudell ta' 200-QJ80-55/5 pompa sommerġibbli ta' bir fond: 200- Id-dijametru minimu tal-bore adattat għal din il-pompa huwa 200 mm; QJ pompa sommerġibbli sew fil-fond; 80- Rata tal-fluss ratata ta '80m3/h; 55- Ir-ras totali nominali hija 55 metru; 5 stadji tal-pompa tal-ilma.

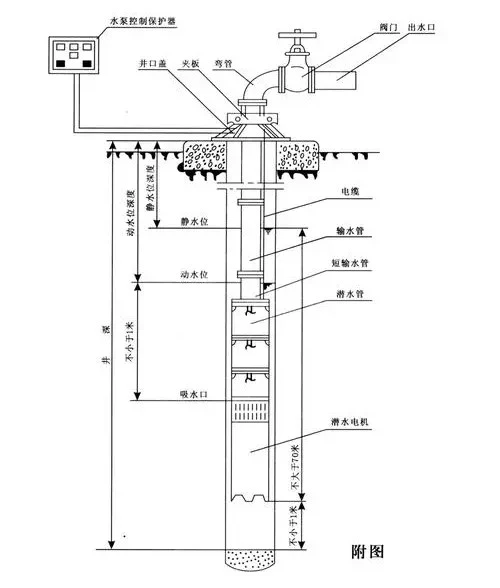

Id-dijagramma strutturali tal-pompa sommerġibbli tal-bjar fond hija kif ġej:
