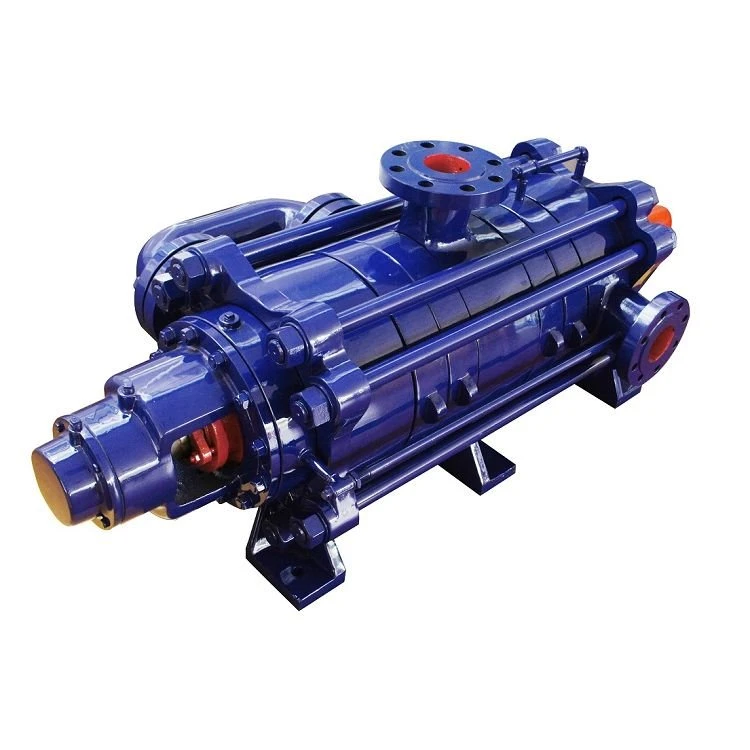

Pompa ċentrifugali b'ħafna stadji tal-mini

Introduzzjoni tal-Prodott:

Il-Pompi Ċentrifugali Multistadji tal-Minjieri nħolqu bbażati fuq it-teknoloġija avvanzata li ġiet introdotta, inġerita u assorbita; huma xierqa biex iġorru ilma nadif u materjali li għandhom attributi li huma simili għal ilma nadif fuq livell fiżiku u kimiku. Id-daqs tal-partiċelli ta 'solidi li ma jinħallux huwa inqas minn 2 mm, u l-volum ma jaqbiżx 0.1c/o għal kull unità ta' volum. 15-il grad sa 18 0 grad hija l-firxa tat-temperatura medja tal-pompa ċentrifugali tal-minjieri f'diversi stadji. Barra minn hekk, il-pressjoni operattiva tal-pompa ċentrifugali tal-minjieri f'diversi stadji hija 3.0 MPa. It-temperatura ambjentali u l-umdità relattiva għandhom it-tnejn ikunu inqas minn jew ugwali għal 40 grad u 95 grad, rispettivament.

Karatteristiċi

Il-Pompi Ċentrifugali Multistadji tal-Minjieri huma stabbli u affidabbli waqt li joperaw, u għandhom effiċjenza għolja u prestazzjoni ta 'cavitation superjuri. Juża l-mudell idrawliku tal-prodotti li jiffrankaw l-enerġija b'effiċjenza għolja rakkomandati mill-istat, li għandu l-benefiċċji ta 'effiċjenza għolja, firxa ta' prestazzjoni ħafifa, tħaddim sikur u stabbli, storbju baxx, ħajja twila ta 'servizz, u installazzjoni u manutenzjoni sempliċi.

Il-partijiet tal-fluss tal-Pompi Ċentrifugali Multistadji tal-Minjieri huma magħmulin minn ħadid duttili reżistenti għall-brix jew azzar fondut, fost materjali oħra, biex jiżguraw l-effiċjenza għolja tagħhom, effiċjenza enerġetika, firxa wiesgħa ta 'prestazzjoni, tħaddim stabbli, ħsejjes baxxi, ħajja twila, u faċilità ta' installazzjoni u tiswija. Billi tbiddel il-materjal tas-sezzjonijiet tal-fluss, is-siġill, jew iżżid sistemi ta 'tkessiħ, eċċ., Il-pompa orizzontali ċentrifugali b'ħafna stadji tista' tittrasporta ilma sħun, żejt, korrużiv jew ilbies medju.

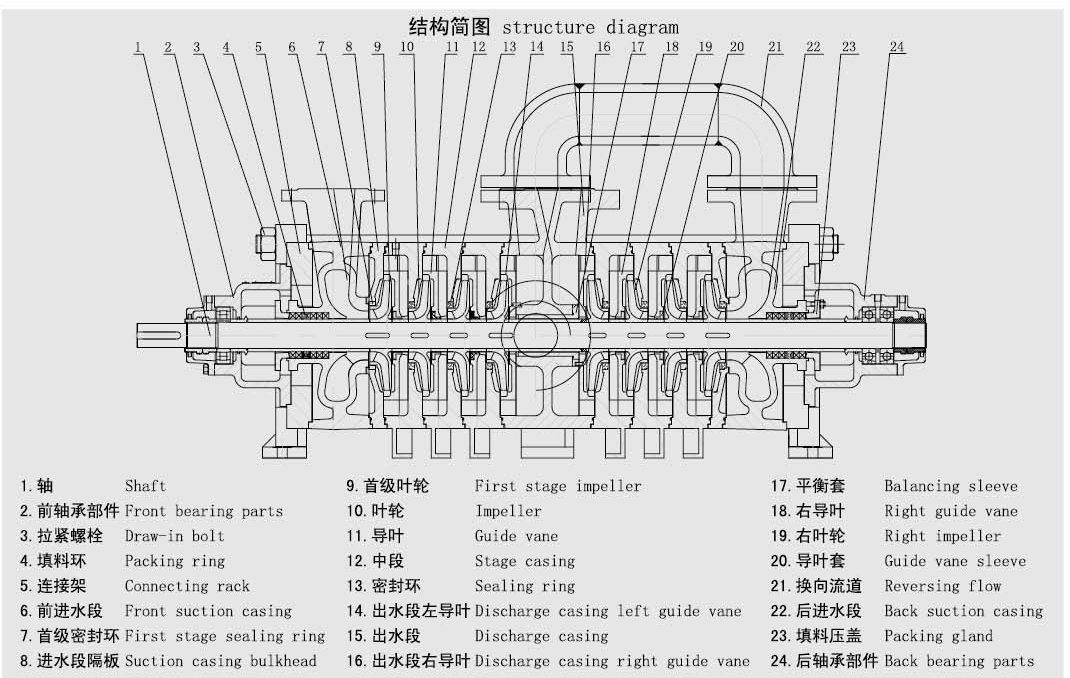

Struttura u prinċipju ta' ħidma:

1. Il-pompa MD (P) hija pompa ċentrifugali segmentata b'ġbid wieħed u ħafna stadji. Is-sezzjoni tal-ilma 'l quddiem, vertikalment 'il fuq, hija fejn tinsab id-daħla tal-ġbid. Skont ir-rekwiżiti tal-użu attwali, tista 'wkoll tinbidel f'qagħda orizzontali. L-iżbokk tal-pompa jinsab vertikalment 'il fuq fuq il-parti tal-iżbokk, li tinsab fiċ-ċentru tal-apparat. Il-boltijiet tat-tensjoni jintużaw biex jgħaqqdu l-qafas tal-konnessjoni tal-pompa, is-sezzjoni tal-ilma 'l quddiem, is-sezzjoni tan-nofs, is-sezzjoni tal-ħruġ u s-sezzjoni tad-dħul tal-ilma ta' wara. Skont il-ħtiġijiet tal-utent, il-lift jista 'jitla' jew jitbaxxa.

2. Struttura u prinċipju tax-xogħol tal-partijiet prinċipali

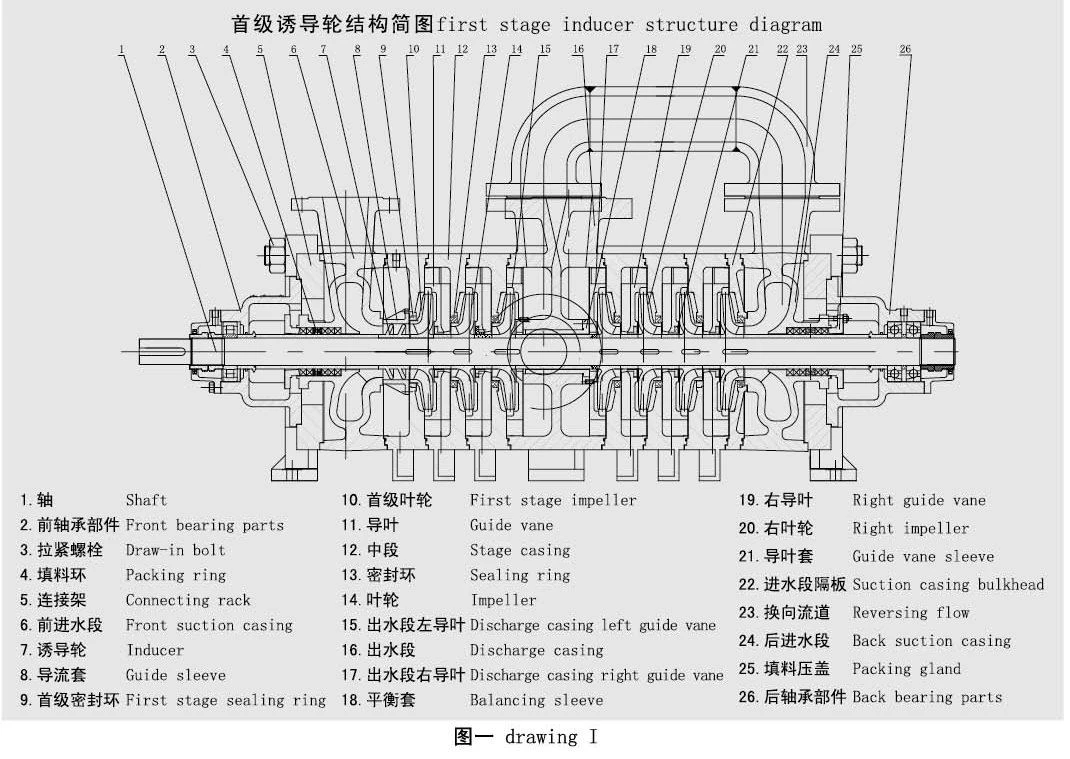

⑴ partijiet ewlenin tal-pompa ta 'l-ilma: sezzjoni ta' l-ilma 'l quddiem, sezzjoni ta' l-iżbokk, sezzjoni tad-daħla ta 'wara, vane ta' gwida, vane ta 'gwida tal-lemin, vane ta' gwida tax-xellug tas-sezzjoni ta 'l-iżbokk, vane ta' gwida tal-lemin tas-sezzjoni ta 'l-iżbokk, sezzjoni tan-nofs, impeller, impeller tal-lemin, xaft, bilanċ tanbur, kmiem ta 'pożizzjonament ta' quddiem, kmiem ta 'pożizzjonament ta' wara, qafas ta 'konnessjoni, kanal tal-fluss tar-rivers, eċċ; Ir-rotor huwa magħmul minn impeller, impeller tal-lemin, tanbur tal-bilanċ, kmiem li jżomm l-impeller, kmiem ta 'pożizzjonament ta' quddiem, kmiem ta 'pożizzjonament ta' wara u partijiet oħra installati fuq ix-xaft. It-tarf tas-sewqan tar-rotor huwa sostnut minn roller bearing, it-tarf huwa rranġat wiċċ imb wiċċ ma 'ball bearing ta' kuntatt djagonali, u l-bearing huwa llubrikat bil-grass.

(2) Is-sezzjoni ta 'quddiem ta' l-ilma, is-sezzjoni tad-daħla ta 'l-ilma ta' wara, is-sezzjoni tan-nofs, il-vane tal-gwida tal-lemin, il-vanula tal-gwida tax-xellug tas-sezzjoni tal-ħruġ, il-paletta tal-gwida tal-lemin tas-sezzjoni tal-ħruġ, il-kanal tal-fluss tar-rivers, u s-sezzjoni tal-ħruġ jiffurmaw il-kamra tax-xogħol tal- pompa. In-naħa axjali hija fejn jidħol il-likwidu. Stadji ta 'pressjoni baxxa huma pożizzjonati fiż-żewġt itruf biex inaqqsu l-pressjoni li tinġarr mis-siġill tax-xaft. Matul it-tħaddim, il-forzi assjali li joperaw fuq kull par ta 'impellers rranġati b'mod simmetriku huma opposti, li jistgħu jikkumpensaw lil xulxin biex jibbilanċjaw il-forzi assjali ġenerati.

⑶ ① siġill tax-xaft: ippakkjar artab għandu jintuża għas-siġillar, u l-issikkar ta 'l-ippakkjar għandu jkun xieraq, sabiex il-likwidu jkun jista' joħroġ qatra qatra.

② trażmissjoni: il-pompa hija misjuqa direttament mill-mutur permezz tal-akkoppjar elastiku; Meta wieħed iħares mid-direzzjoni tal-mutur, il-pompa ddur lejn l-arloġġ.

③ bearing: roller bearing huwa adottat fit-tarf tas-sewqan u ball bearing ta 'kuntatt dijagonali huwa adottat fit-tarf.

④ ċirku tas-siġillar: jipprevjeni li l-ilma bi pressjoni għolja fil-pompa tal-ilma jnixxi lura lejn il-parti tad-daħla, u jista 'jiġi sostitwit wara l-ilbies.

⑤ tanbur tal-bilanċ: installat wara l-impeller tal-aħħar stadju, idur mar-rotor, u l-wiċċ ċirkolari ta 'barra tat-tanbur tal-bilanċ jifforma vojt radjali mal-wiċċ tat-toqba ta' ġewwa tal-kmiem tal-bilanċ.

⑥ kmiem ta 'pożizzjonament ta' quddiem u ta 'wara: fiż-żewġ kmamar tal-ippakkjar, jistgħu jiġu sostitwiti wara l-ilbies.

⑷ prinċipju tax-xogħol: ix-xaft tal-pompa jdur taħt is-sewqan tal-mutur biex jaħdem fuq il-likwidu biex iżid l-enerġija tiegħu, sabiex l-ammont meħtieġ ta 'likwidu jintbagħat għall-għoli jew pressjoni meħtieġa mit-tank tal-ġbid permezz tal-partijiet tal-fluss ta' il-pompa.

tifsira tal-mudell:

per eżempju: md100-80 × 8 (P) MD: pompa ċentrifugali b'ħafna stadji reżistenti għall-ilbies għall-minjiera tal-faħam 100: fluss 100m3 / h 80: lift ta 'stadju wieħed 80m 8: stadju (P): tip bilanċjat
